CMCP601-小型转子演示实验台

特性 :

• 模拟通用机械故障
• 精密调速器
• 支持滑动 轴承 （包含）
• 支持滚动轴承（可选）
• 单面动平衡短底座套件
• 双平面平衡的长底座套件
• 提供平衡配重套件
• 可下载的培训手册
• 110/220VAC 50/60 Hz 电源

产品概览
CMCP601 系列转子套件 用 紧凑且易用的 组件来 模拟旋转机器的动态运动。CMCP601 系列是教室或实验室使用的理想选择，可用于通过改变速度和重量等参数来演示大型旋转设备中发现的现象，以及引发不平衡、轴弯曲或摩擦和不对中故障。 可以在各种便携式仪器或连续监测系统上查看结果，但 这些不包括在内。

CMCP601 有两个版本；一个 16 英寸（ 406.4 毫米）短底座套件和一个 31 英寸（ 787.4 毫米）长底座套件。两个版本都带有一个精密速度控制器和一个转子套件，包括一个电机、滑动 轴承座、轴、联轴器、质量块和探头安装支架。CMCP601-01 短底座套件允许单平面平衡，而 CMCP601-02 长底座套件允许双平面平衡。还提供滚珠轴承座、推力和偏心测量支架、旅行箱、安全罩和传感器套件等配件。

可以从CMCP601 系列转子套件获得的测量值包括但不限于基于频率和时间的信号、 轴心轨迹 、轴跳动、轴弯曲、临界 转速 识别、共振、幅值因素 、相位分析、平衡、轴 相对振动 和 壳体绝对振动 , 转子动力学研究和 不对中 。

标准电机/控制器规格：
电源 :            110-220VAC 50/60 Hz (随附标准美国电源线 )
电流 :            1.5A
电机类型 :     有刷直流电机
转速 :            0-11,500 RPM (显示为 0-100%)
调节 :            加速和减速率，最小和最大RPM

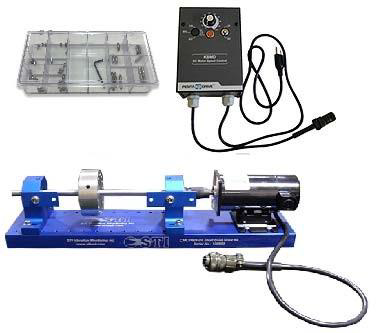

短底座转子套件规格 :
综合尺寸 :     16” x 4” x 5” (406.4 x 101.6 x 127mm)
重量 :            28 Lbs(12.7 kg)
轴承支架最大距离 :     8.75” (222.25mm)
包含部件 :     66” 短底座框架，2个套筒轴承架，10.25” 260.35mm短轴，质量块 （平衡轮），带键槽联轴器，单探头支架，双探头支架，电机，控制器和平衡重块套件

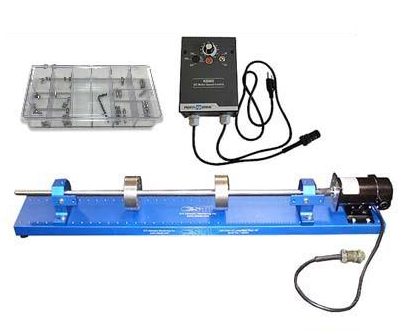

长底座转子套件规格 :
综合尺寸 :     31” x 4” x 5” (787.4 x 101.6 x 127mm)
重量 :            36 Lbs (16.32kg)
轴承支架最大距离 :    23.25” (590.55mm)
包含部件 :     31” 长底座框架，2个套筒轴承架，25.25” (641.25mm)长轴，2个质量块 ’(平衡轮 )，带键槽联轴器，单探头支架，双探头支架，电机，控制器和平衡重块套件

滑动轴承支架规格 :
总体高度 :      3.0” (76.2mm)
轴心高 :         2.0”(50.8mm)
宽度 :            1.0” (25.4mm)
重量 :            0.65 Lbs (0.295kg)
轴间隙 :         5 mils (0.127mm) ±0.001”
轴承材料 :     油嵌式法兰滑动轴承
润滑类型 :     SAE 30 Oil
传感器安装孔 :     三个 ¼”-28 UNF x 0.5” 深 相距 45°
安装 :            两个 10-32x1.0” 内六角螺丝 随套件提供

滚动轴承座规格 :
总体高度 :      3.0” (76.2mm)
轴心高 :         2.0” (50.8mm)
宽度 :            1.0” (25.4mm)
重量 :            0.78 Lbs (0.354kg)
轴间隙 :         2 mils (0.051mm) ±0.001”
轴承材料 :      6002钢单列双屏蔽球轴承
最大转速 :      24,000 RPM
轴承润滑 :      美孚宝力达 EM 润滑脂填充
传感器安装孔 :      三个 ¼”-28 UNF 通孔 相距 45°
安装 :             两个 10-32x1.0” 内六角螺丝 随附

轴向止推和偏心块指标 :
总体高度 ：   3.0” (76.2mm)
轴心高 :         2.0” (50.8mm)
宽度 :            0.75” (19.0mm)
推力安装孔 :  ¼”-28 UNF 通孔
预期推力位置目标：  平衡轮（垂直于平衡轮）
偏心安装孔 ：¼”-28 UNF 通孔
预期的偏心率目标：  轴（垂直于轴）
重量 :            0.5 Lbs. (0.227kg)
安装 :            两个10-32x1.0” 内六角螺丝 随套件提供

订购信息：
CMCP601 -XX          描述
                                 -01 完整短底座转子套件
                                 -02 完整长底座转子套件

配件 :
CMCP601-REB         滚动轴承座
CMCP601-TEB         推力 /偏心测量支架
CMCP601-PP           带 -24V电源和 BNC 输出接口 的 前置器安装板
CMCP601-CC-S       短底座套件的硬质旅行箱

CMCP601-CC-L       长底座套件的硬质旅行箱
CMCP601-C-SB       短底座套件的有机玻璃安全盖
CMCP601-C-LB       长底座套件的有机玻璃安全罩
CMCP601-SB           备用短探头支架
CMCP601-LB           备用长探头支架
CMCP601-EP-1        电涡流探头组件 200mV/mil 5mm；包含前置器和一米线缆电涡流探头
CMCP780A              紧凑型加速度传感器，侧出，100mV/g, 2 Pin MS 5015 接头
CMCP602LST-05      加速度传感器延长电缆, 1米长（更多选项）
CMCP601-WKF        配 重块套件
